礦用運行式氣動葫蘆

氣動葫蘆是以壓縮空氣為動力推動氣動馬達旋轉，經變速箱增大了扭矩后帶動鏈輪旋轉帶動鏈條完成起吊工作的。它主要由氣動馬達、行星減速器、手控閥,主控閥, 吊掛總成、制動機構、起重鏈條、等部分組成。氣動葫蘆可配合防爆型手拉小車或氣動小車組成移動式氣動起重工具。起吊機構通過控制主控閥，來實現起吊重物的升、降，通過開閉制動器達到起升、下降定位制動。環鏈氣動葫蘆確保起吊作業的安全，氣動葫蘆起吊機構整體可固定使用。

礦用氣動葫蘆的特性優點：

1.安全防爆

-采用壓縮空氣為動力，100%工作循環.氣動葫蘆可以連續運行，因為氣動馬達不會發熱.運行的空氣壓力將灰塵、污垢、濕氣和腐蝕性氣體擋在殼體之外，無電氣危險，由于不使用電力，在爆炸環境中免受電擊，使用空氣動力是明顯的優勢，氣動葫蘆無火花運行，安全防爆。

2.可調速度

-在提升或下降時，可無級調速;運行速度快，是電動葫蘆的3倍;手拉葫蘆的5-10倍。

3.過載保護、斷氣保護

避免氣源突然中斷造成載重物突然掉落。使產品擁有更進一步的品質保證，避免載重物超載對產品造成損傷。

4.操作簡單

拉桿控制操作簡單易于控制，在提升或下降時，從而可以迅速的響應手柄輸出的動作。

5.清潔環保、安全可靠

內部潤滑系統消除了空氣污染。適合在潮、濕、高粉塵等特殊或惡劣的環境里工作。

6.搬運省力

氣動葫蘆除了注重外型的美觀，比電動葫蘆體積小，重量輕，易于搬運，以及產品結構設計堅實，使得操作可靠、維護量小。

7.故障率低、經久耐用

氣動葫蘆經久耐用，使用壽命比一般同類產品有明顯延長。

參數：

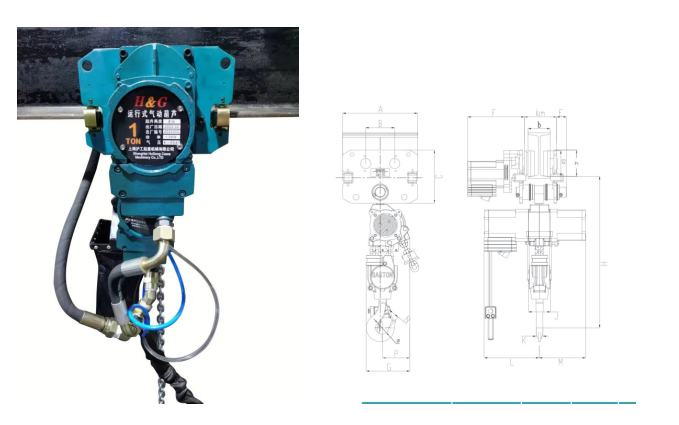

型號	HQ2-2	HQ3-2	HQ6-2	HQ10-2	HQ16-3	HQ20-4
行走小車	QDC-2	QDC-2	QDC-6	QDC-10	QDC-16	QDC-20
A	325	340	400	496	496	675
B	125	140	155	186	186	270
b運行軌道寬度范圍	80-120	110-150	200-250	200-250	200-250	250-300
bm	168	235	330	350	375	375
C	218	250	290	364	364	490
D	110	120	135	166	166	240
E	45	68	53	144	147	157
F	210	290	322	358.5	358.5	313
G	145	176	256	256	386	472
H1 最低凈空	615	626	973	973	980	1270
H	120	130	140	140	166	250
J	90	93	118	135	200	120
K	26	30	36	49	60	72
L	169	232.5	293	303	295	293
M	146	203.5	149	256	245	247
N	33	35	48	66	88	95
P	140	146	142.7	128	195	127
φ	48	53	69	72	95	102

參數：

行走小車機構	型號	單位	HQ2-2	HQ3-2	HQ6-2	HQ10-2	HQ16-3	HQ20-4	HQ30-2	HQ50-4
	馬達功率	kw	0.25	0.25	2	3.5	3.5	3.5	3.5	3.5
	額載運行速度	m/min	13	13	10	10	8	6	5	3
	馬達耗氣量	m/mim	0.45	0.45	2.6	4	4	4	4	4
	氣管接頭	in	G1/2	G1/2	G3/4	G3/4	G3/4	G3/4	1	1
	氣管尺寸(內徑)	in	G1/2	G1/2	G1/2	G1/2	G1/2	G/2	1	1
重量	運行小車重量	kg	40	49	75	89	135	245	180	490

滬工礦用運行式氣動葫蘆參數1：

型號Mold	單位unit	H02-2		H03-1		HQ3-2		H06-2		H010-2
氣壓 Air Pressure	Mpa	0.4	0.63	0.4	0.63	0.4	0.63	0.4	0.63	0.4	0.63
載荷Capacity	噸(Tons)	2		3		3		6		10
鏈條數 Vumber of chains	根	2		1		2		2		2
馬達輸出功率 Hotor output power	千瓦(KW)	1.5	2	1.8	3.5	1.5	2	1.8	3.5	1.8	3.5
提升高度 Lifting height	米(M)	2~50 (標準高度為3米)
滿載提升速度 Pull load lifting speed	米/分鐘(m/min)	2.5	2.7	2.5	5	2.5	5	1.2	2.5	0.8	1. 5
滿載下降速度 Pull load descent speed	米/分鐘( m3/min)	5	5.5	7.5	11	8	11	3.5	5.5	2.5	3.5
滿載耗氣量~提升 Pull load gas consuaption一inerease	立方米/分鐘(m3/min)	0.7	1.2	2	4	1.8	2.6	2	4	2	4
鏈條尺寸 Chain size	mm	9*27		13*36		9*27		13*36		16*45
鏈條重量 Chain woight	kg/米	1.8		3.8		1.8		3.8		5.8
標配重量 Standard weight	千克	38		86		68		98		115
(3米提升高度) (3 metors lifting height)
控制器氣管長度 Cont 1l 0r trachea length	米	2~50 (標準高度為3米)
滿載噪音-提升 Full load noise一inereased	分貝(DB)	74	78	74	78	74	78	74	78	74	78
氣管接頭Tracheal joint	(in)	G3/4		G3/4		G3/4		G3/4		G3/4
氣管尺寸(內徑) Air tube size (inner dianeter 6)	毫米	14		19		19		19		19
馬達功率	kw	0. 25		2		0.25		2		3.5
額載運行速度	m/min	13		13		13		10		10
馬達耗氣量	m/mim	0.45		2.6		0. 45		2.6		4
氣管接頭	in	G1/2		G3/4		G1/2		G3/4		G3/4
氣管尺寸(內徑)	mm	G1/2		G1/2		G1/2		G1/2		G1/2
重量(小車)	kg	40		75		49		75		89
